Einzugsgebiet: | |
Anlagegrösse | 33‘000 Einwohner-Werte (Einwohner /Industrie / Gewerbe) |
Abwassermengen | 9‘600 m3/d |
Zulaufmenge max. | 1‘400 l/s (maximal bei Regenwetter über Regenbecken) |
Zulaufmenge Qtw | 67 l/s (Trockenwetter) |
Personal: | |
Mitarbeiter: | 4 Personen |
Bereitschaft |
365 Tage/Jahr mind. 4h pro Tag besetzt |
Mechanische Reinigung: | |
Regen-, Havariebecken | 405 m3 (Fang-) + 405 m3 Durchlaufbecken |
Grobrechen | 1 Stk. mit 20 mm Stababstand |
Feinrechen | 2 Stk. mit 3 mm Stababstand |
Sandfang | 2 Stk. à 102 m3 |
Hebewerk | 3 Pumpen je 150 l/s |
Biologische Reinigung: | |
Biologische Stufe | 3 x 2185 = 6550 m3 Beckenvolumen |
Nachklärung | 3 x 1285 = 3855 m3 Beckenvolumen |
Brauchwasseranlage | 6-10 bar für Reinigungs-/Spülzwecke |
Schlammbehandlung: | |
Schlamm-Stapler | 440 m3 |
Faulturm | 2 x 750 m3 |
Schlamm-Entwässerung | 12 m3/h |
Gasometer Speichervolumen | 300 m3 |
Blockheizkraftwerk | Stromproduktion, 2 Stk. à 25/50 kWh el. |

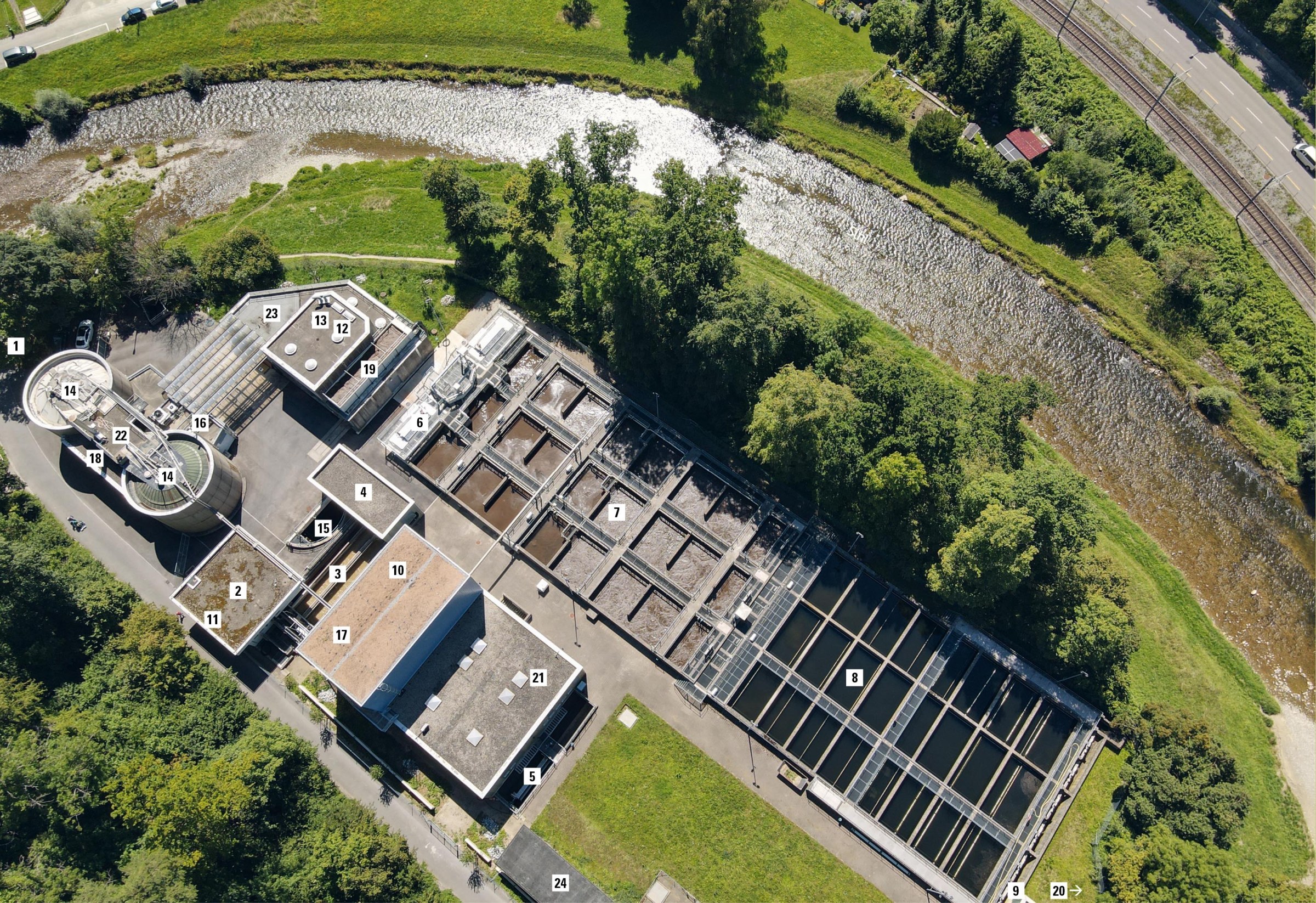

1 | Zulaufkanal |
2 | Grobrechengebäude |
3 | Sand-/Fettfang |
4 | Feinrechengebäude |
5 | Regen-/Havariebecken |
6 | Hebewerk |
7 | Biologiebecken |
8 | Nachklärbecken |
9 | Ablaufmessung/Auslaufgebäude |
10 | Gebläsestation |
11 | Fällmittelanlage (UG) |
12 | ÜSS-Entwässerung |
